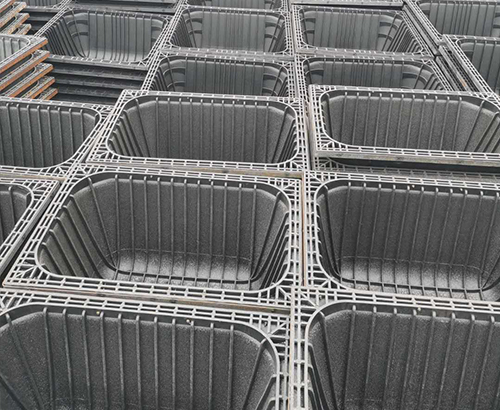

一次性建筑模壳

一次性建筑模壳

一次性建筑模壳的制造方法，其特征在于：本模壳的制作材料为氧化镁、氯比镁、滑石粉、不饱和聚酯树脂和相应的引发剂与促进剂、玻璃纤维或其织物;

其中，各组分的重量百分比为：氧化镁(纯度不低于30%的)35～50%氯化镁水溶液(波镁度25～30%)35～50%滑石粉10～15%不饱和聚酯树脂5～8%引发剂适量促进剂适量玻璃纤维或其织物10～30%其具体方法(步骤)如下;

(1)、将氯化镁和水以3：2的比例置入容器并搅拌，使氯化镁完全溶解，制成波镁度为26-30的溶液，备用。

(2)、将作为骨料的氧化镁与稀土粉充分混合，备用。

(3)、将环氧树脂置入容器，加入相应的偶联剂，搅拌均匀后倒人氯化镁溶液使充分混合，再倒人骨料氧化镁和稀土粉，充分搅拌均匀使成糊状的粘接糊。

(4)、按欲制模壳的形状和尺寸选定或制作模具，在模具表面涂上脱模剂。在涂有脱模剂的模具上均匀地涂复一层由步骤(3)制得的粘接糊，然后铺设一层碳纤维布并压实，再涂复一层粘接糊;如此反复操作多次直至达预定厚度为止，然后加压(0.5MPa即可)、加温至80-100℃并保温30分钟)，成型后脱模。

所属分类：一次性模壳
