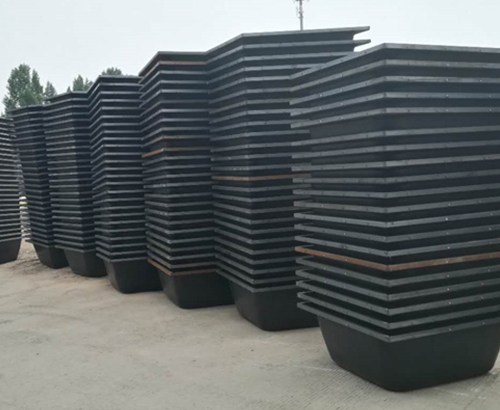

建筑模壳构成条件及其模壳的生产工艺

由于模壳、密肋的使用，且模壳与混凝土构件形成整体，长期参与结构作用，从而有以下优点： A：使得整个楼盖构件受力更加合理（更符合刚性板的假定）B：楼板不易产生裂缝，不易产生渗漏现象。

采用建筑模壳楼盖较普通楼盖自重每平米减少1.0~1.5KN, 减少混凝土量节约20%~30%，使整个建筑自重减轻8~15%，从而有以下优点：A：由于自重的减少可以使基础造价节约6~12%。 B：由于自重的减少可以节约主梁的用钢量3~8%。C：由于模壳的使用可以节约板的用钢量60~80%。

建筑模壳的处理方式：梁底模铺设完毕后，弹出中心线及模壳控制线，沿模壳控制线粘贴双面海绵条，模壳边线与模壳控制线重合。对于翘曲严重的模壳及时更换，以免混凝土漏浆。在涂刷框架梁及剪力墙模板脱模剂时避免脱模剂洒到模壳上。

建筑模壳调至施工现场前，由项目质检员对模壳进行检验，重点检查模壳尺寸、强度、平整度等性能，避免破损及出现翘曲的模壳运至施工现场。

1.建筑模壳现场安装

梁底模铺设完毕后，弹出中心线及模壳控制线，沿建筑模壳控制线粘贴双面海绵条，模壳边线与模壳控制线重合。对于翘曲严重的模壳及时更换，以免混凝土漏浆。

2.混凝土浇筑

在浇筑混凝土时存在爆模、跑模或模壳破裂而引起的质量问题，会给装修阶段的处理造成困难。对浇筑过程中出现的爆模、跑模现象应及时处理，将建筑模壳爆模、跑模处尽量顶回原位。

模壳的生产工艺主要有以下四部分：

（1）将氯化镁和水以3：2的比例置入容器并搅拌，使氯化镁完全溶解，制成波镁度为26－30的溶液，备用。

（2）将作为骨料的氧化镁与稀土粉充分混合，备用。

（3）将环氧树脂置入容器，加入相应的偶联剂，搅拌均匀后倒人氯化镁溶液使充分混合，再倒人骨料氧化镁和稀土粉，充分搅拌均匀使成糊状的粘接糊。

（4）按欲制模壳的形状和尺寸选定或制作模具，在模具表面涂上脱模剂。在涂有脱模剂的模具上均匀地涂复一层由步骤（3）制得的粘接糊，然后铺设一层碳纤维布并压实，再涂复一层粘接糊；如此反复操作多次直至达预定厚度为止，然后加压（0．5MPa即可）、加温至80－100℃并保温30分钟），成型后脱模。
