模壳的生产工艺主要有哪些？

模壳现浇技术施工的无梁密肋楼板，突破了传统的梁板结构，板柱楼板体系的局限性，根据钢筋混凝土结构受力原理，把现浇实心楼板整体性能好和预制密肋楼板自重轻.跨度大等优点结合到一起，其产品具有施工方便节约投资造价新颖美观，尺寸设计灵活，生产周期短，节能环保不易老化，不受季节影响等诸多优点，引起人们的广大兴趣。模壳与混凝土有较强的结合能力，塑性较好，可以随着混凝土的温度而变形，具有隔音保温的效果。

（1）将氯化镁和水以3：2的比例置入容器并搅拌，使氯化镁完全溶解，制成波镁度为26－30的溶液，备用。

（2）将作为骨料的氧化镁与稀土粉充分混合，备用。

（3）将环氧树脂置入容器，加入相应的偶联剂，搅拌均匀后倒人氯化镁溶液使充分混合，再倒人骨料氧化镁和稀土粉，充分搅拌均匀使成糊状的粘接糊。

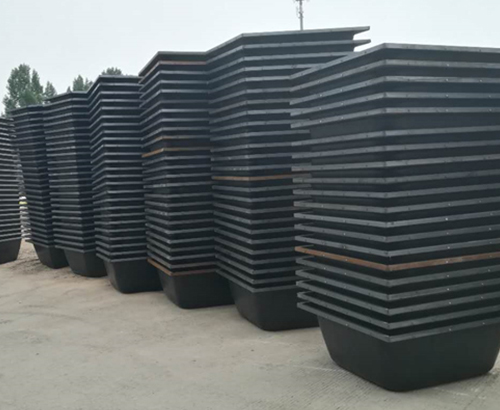

（4）按欲制模壳的形状和尺寸选定或制作模具，在模具表面涂上脱模剂。在涂有脱模剂的模具上均匀地涂复一层由步骤（3）制得的粘接糊，然后铺设一层碳纤维布并压实，再涂复一层粘接糊；如此反复操作多次直至达预定厚度为止，然后加压（0．5MPa即可）、加温至80－100℃并保温30分钟），成型后脱模。 一次性模壳是用于钢筋混凝土现浇密肋楼板（或是井字梁楼板）的一种工具式模板。按材料分类，有塑料模壳、玻璃钢模壳等；按构造分类，有M 型模壳、T 型模壳。在建筑行业很常见，但是又有所不同。它的作用就是：一是保证混凝土在浇筑过程中保持正确的形状和尺寸，在硬化过程中进行防护和养护；二是降低施工成本，提高施工速度，具有一次成型多次周转使用的特点。
